HST-106E高頻熒光燈管啟動狀態試驗儀

產品介紹

一、        產品概述

尊敬的用戶：感謝您選擇HST－106E高頻熒光燈管啟動狀態試驗儀(以下簡稱“啟動儀”)!

HST-106E啟動儀是我司繼HCS-102A高頻基準恒流源 成功推向市場后近期又一開發成功并擁有自主知識產權的、用于熒光燈和電子鎮流器制造業的專用儀器。

該啟動儀全面符合GB/T 10682-2010、GB/T 17262-2011，可單機獨立使用——既可完成熒光燈管啟動狀態的分析與測量，亦可對燈管陰極加熱狀態進行動態測量。

HST-106E啟動儀特別適用于熒光燈制造工廠和相關科研單位。其應用領域涉及燈管設計、品質管理、產品性能考核以及電子鎮流器設計中燈管的啟動特性分析和電路優化等多個方面。

HST-106E啟動儀的最新用法和用戶論壇等信息，敬請關注力茲網站：

二、        使用說明

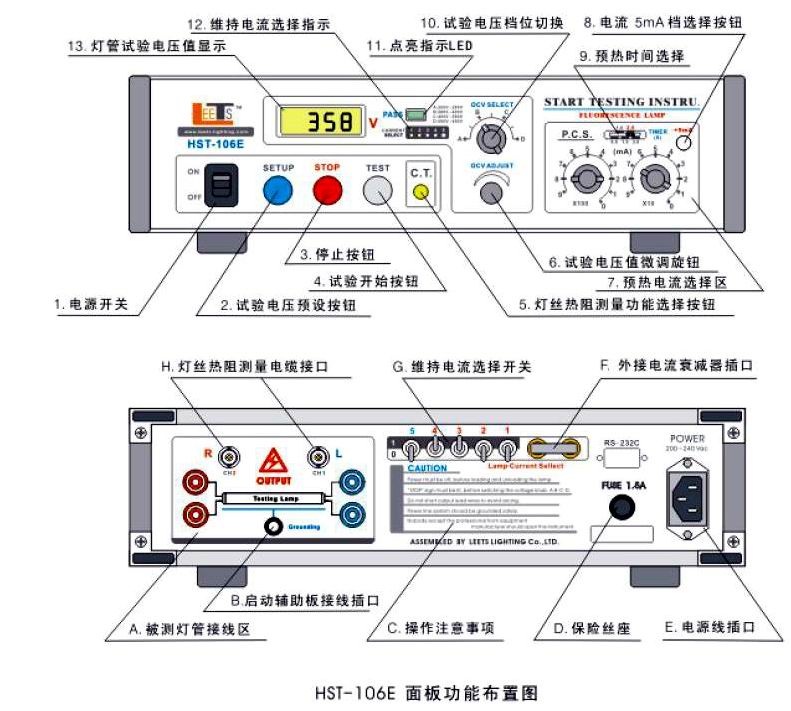

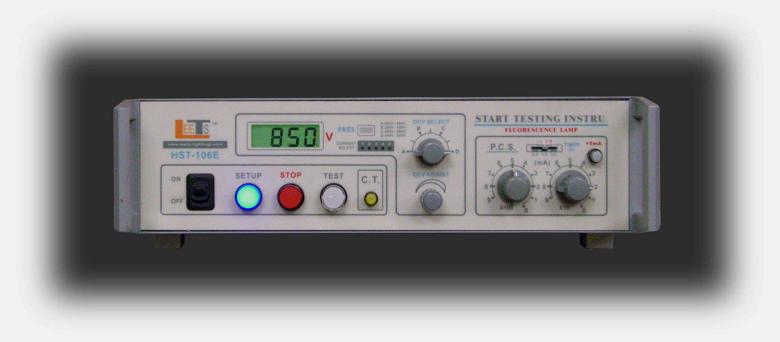

A．面板布置

B．操作步驟

b-1 燈管啟動狀態試驗

1.       確認電源

HST-106E啟動儀適用于200Vac~240Vac供電系統。請注意電源應有接地端，并良好接地。

2.       連接測試系統

將被測燈管和啟動輔助金屬支架，按照HST-106E啟動儀背面的 ( OUTPUT ) 被測燈管接線圖進行連接。并確認各結點接觸可靠。注意，與燈管連接的各導線長度建議不要超過2米,并注意導線的耐電壓指標。

3.       確認被測燈管測量值

a)         從《國頒標準》或廠家制定的《企業標準》文件中，查閱被測燈管的燈絲預熱電流工作值和預熱時間，在HST-106E啟動儀面板上預熱電流選擇區（PREHEAT CURRENT SETTING [7]）內的檔位開關置于相對應的電流值和預熱時間（Timer S [9]）。

b)        從《標準》中查出燈管擊穿電壓值，將HST-106C啟動儀面板上試驗電壓檔位旋鈕（ OCV SELECT [10] ），置于對應檔位。

4.       開啟測試儀

a)         把儀器電源開關 [1] 置于ON，儀器面板上（STOP [3]）按鈕亮，儀器此時處于待機狀態。

b)        將面板上 試驗電壓預設按鈕 （SETUP [2] ）按下，此時試驗電壓值顯示在儀表面上，再將 試驗電壓微調 ( OCV ADJEST [6] ) 調至《標準》規定的精確值。

5.       測試與判斷

按下 試驗開始按鈕（TEST [4] ），試驗即開始。經過 [ 預熱---加電壓---燈點燃 ] 過程。點亮指示LED ( PASS [11] )，LED亮判斷為：試驗通過。LED不亮判斷為：不通過 。燈管被點亮約5秒鐘后，停止按鈕 （STOP [3]）被點亮，測量過程結束。

注意：

在正式對燈管考核時，為正確反映燈管的啟動狀態，用戶應對 維持電流選擇開關組 （ Lamp Current Select  [G] ）進行調節，以使燈管啟動后的工作電流接近規定值。( 設定方法見以下章節  b-3 )

6.       更換測量燈管

每次測量完畢后，停止按鈕 （STOP [3]）點亮，儀器便停止工作，此時后面板上的OUTPUT端無電壓輸出，操作人員可以更換被測燈管。在確認燈管端口接觸良好后,便可進行上述第4項以后的操作。

注意：

原則上只能對燈管預熱／測量一次。待被測燈管充分冷卻后再進行第二次試驗。

7.       中止測量

測量過程中，如果要中止測量，則可以按下（STOP [3]）鈕，測量則停止。儀器返回待機狀態４。

b-2 燈絲（陰極）熱電阻測量：

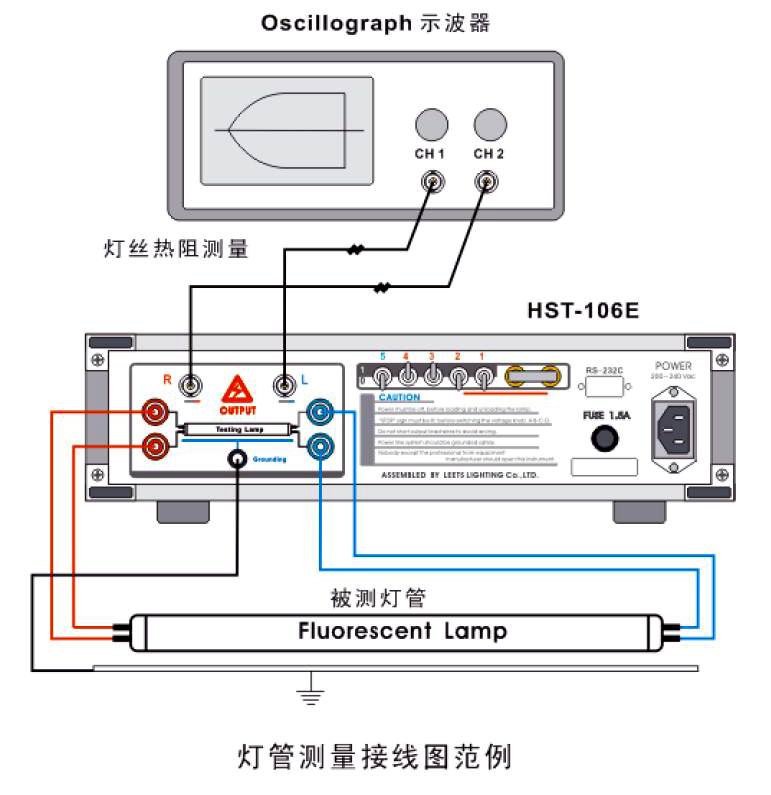

1． 從HST-106E啟動儀背面板 燈絲熱阻電纜接口 [H] 處，分別接入兩根電纜至示波器通道CH 1和CH2輸入口，調節示波器面板功能鍵置于合適范圍。

2． 根據試驗《標準》查閱被測燈管的燈絲電流測量條件，在 預熱電流選擇區（PREHEAT CURRENT SETTING [7]）設定試驗電流值。

3． 按下啟動儀面板上 試驗電壓預設按鈕 （SETUP [2] ），再按下 燈絲熱阻測量選擇按鈕 （C.T. [5]）黃色燈點亮，儀器進入測量準備狀態。

4． 按下 試驗開始按鈕（TEST [4]），白色燈點亮，此時示波器屏幕上將顯示的兩條電壓值曲線，反映了燈絲被加熱后的電阻變化狀態。

5． 燈絲被加熱后的電阻穩定后（約十余秒），儀器將自動恢復停止?fàn)顟B(tài)，試驗結束。

6． 經過計算：示波器顯示值 （V ）/ 測量電流 （I）= 燈絲熱電阻（R）。

7.   如果連續進行燈絲熱阻測量，本儀器內部器件會產生過熱保護，現象為試驗電壓預設按鈕 （SETUP [2] ）無法按亮，要等溫度下降才能恢復使用。

b-3 燈管維持電流設定：

1. 本公司已對T5系列和T8 32W進行了測量，用戶可以在測量前進行查表（表1）確認并設置。

2．如果用戶測量的是《企業標準》產品或非標準燈管時，請?jiān)诒粶y燈管點亮后，測量燈管的燈電流，然后根據自定標準設置HST－106E后面板的開關，以確定合適的燈管電流。（見以下說明）

外接電容接線端

說明：

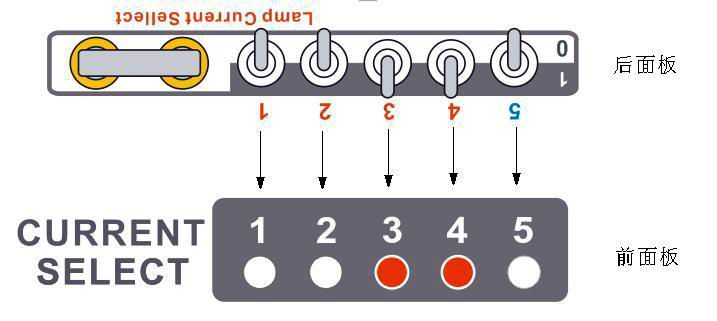

    上圖為HST-106E燈管維持電流設定開關的圖形。后面板撥動開關，向上為 1（選中），前面板指示LED點亮，燈管電流增加。向下為 0 （不選中，LED不亮）。

      前面板指示LED 第5位（綠色）被點亮?xí)r，其他檔位則無效。用戶可外接電容器進行精確設定。

       注意：外接電容接線端有高壓電，請勿帶電操作！

C．注意事項:

1． 在確認電源開關關斷或在儀器停止工作時后，方可接駁被測燈管。

2． 確認STOP鈕亮?xí)r，才能進行檔位切換。不要用檔位切換開關,代替停機操作

3． 儀器的供電系統應具有良好的安全接地。

4．   機箱后的輸出端口間,以及燈管端導線，禁止短路。避免因短路引起強烈電弧，損壞儀器和被測燈管。

5．   HST-106E啟動儀內部有高電壓部件，為避免引起人身安全問題。非廠方專業人員,請勿擅自打開儀器進行內部維修。

三、        主要技術指標

1． 輸入電源:  200V~240V  50/60Hz

2． 輸入功率:  ＜150 Wmax

3． 輸出 / 顯示電壓:  200V~850Vrms +/- 1% ( 正弦波 四段分檔連續可調 )

4． 輸出電壓波峰比:  1.41  ± 0.04

5． 輸出頻率:  22~28kHz  (  符合GB/T 10682-2010  20kHz~26kHz要求 )

6． 燈絲預熱電流:  5~1000mADC＜± 5.0%

7． 燈絲預熱時間:  0.5 s ，1.0 s ，1.5 s ，2.0 s ，3.0 sec +/- 2%

8． 弧光電流指示:  有

9． 燈絲熱電阻測量: 有

10．          使用環境:   0℃~40℃  RH < 85%

11．          外形尺寸:   W×D×H   340×300×90 mm

12．          重量   6.5kg

四、        質量保證

廠方向用戶提供18個月的質保期。用戶在正常操作使用狀況下,儀器故障或損壞，廠方免費修理或調換。質保期后的儀器維護，廠方則酌情收取工本費。但是未經許可，擅自分解儀器，廠方不再延續質量承諾。

五、        包裝箱內物件

1． HST-106E整機                       壹臺

2． 電源線                              壹根

3． 保險絲 1.5A                          貳支

4． 輸出端測試導線1.5米〔帶插頭〕       壹副

5． Q9 -- Q9 電纜線                      貳根

6． 啟動輔助金屬支架                    壹根

7． 產品合格證                          壹張

8． 產品說明書                          壹份
